|
由硅酸盐水泥熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，简称粉煤灰水泥，代号P·F。水泥中粉煤灰掺量按质量百分比计为20%～40%。 粉煤灰硅酸盐水泥的凝结硬化与火山灰质硅酸盐水泥很相近，主要是水泥熟料矿物水化，所生成的Ca（OH）2通过液相扩散到粉煤灰球形玻璃体的表面，与活性氧化物发生作用，生成水化硅酸钙和水化铝酸钙；当有石膏存在时，随即生成水化硫铝酸钙。粉煤灰硅酸盐水泥强度等级分为32.5、32.5R、42.5、42.5R、52.5、52.5R。不同强度等级粉煤灰硅酸盐水泥的各龄期强度不得低于表中数值。

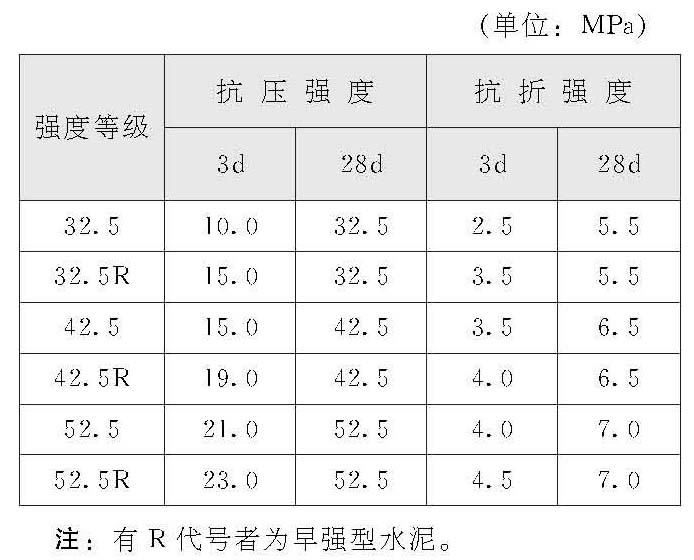

不同强度等级粉煤灰硅酸盐水泥强度指标
粉煤灰硅酸盐水泥对于细度、凝结时间及体积安定性的技术要求与普通硅酸盐水泥相同。 与硅酸盐水泥相比较，粉煤灰水泥干缩小，抗裂性较高，水化热较低，抗侵蚀性较强；但抗冻性、抗碳化性能相对较差，早期强度较低（后期强度增进率较高）。 粉煤灰中的细颗粒多呈球形（玻璃微珠），且较为致密。吸水性较小，起着一定的润滑作用和破坏水泥絮团的作用，故配制的混凝土和易性较好。 粉煤灰水泥还具有抑制混凝土碱—骨料反应的作用。 粉煤灰水泥特别适用于水工及大体积混凝土建筑物，也可用于一般工业与民用建筑工程。
|
